產品中心
應用范圍：
食品行業、各種礦山、污水處理、電池材料、能源環保、垃圾分選、醫藥行業
技術特點：
1.勵磁線圈特殊設計，利于熱量傳到變壓器油中，有效地降低線圈的溫度。
2.線圈絕緣F級，采用新型高溫導熱油，油路設計合理，通暢無阻，循環快，散熱效率高。
3.線圈完全沉浸于密封的冷卻油中，具有優良的防塵、防潮和防腐蝕能力。
4.波紋型散熱翅片，大幅度提高散熱面積，長時間連續丁作線圈工作溫升≤ 70℃。
5.自動卸鐵，維護簡便，滾筒腰鼓形結構，具備皮帶自動糾偏功能，特制全密封軸承座，可實現長期無故障運行。
主要技術參數：
|
型號 參數 項目 |
適用 帶寬 mm |
額定懸 掛高度 H mm |
額定高度處 磁感應強度 mT |
勵磁功率KW |
驅動電機功率KW |
主 要 尺 寸 mm |
重量 kg |
||
|
A |
B |
C |
|||||||
|
RCDF-6 |
650 |
200 |
≥70 |
≤3 |
1.5 |
2110 |
1053 |
780 |
1250 |
|
RCDF-8 |
800 |
250 |
≥70 |
≤4.5 |
2.2 |
2350 |
1253 |
820 |
1800 |
|
RCDF-10 |
1000 |
300 |
≥70 |
≤7 |
3 |
2740 |
1550 |
880 |
2390 |
|
RCDF-12 |
1200 |
350 |
≥70 |
≤9 |
4 |
2940 |
1713 |
970 |
3580 |
|
RCDF-14 |
1400 |
400 |
≥70 |
≤12 |
4 |
3450 |
1972 |
1050 |
4490 |
|
RCDF-16 |
1600 |
450 |
≥70 |
≤16 |
5.5 |
3760 |
2505 |
1130 |
7150 |
RCDF- T超強電磁除鐵器參數：
|
型號 參數 項目 |
適用 帶寬 mm |
適用帶速m/s |
額定懸 掛高度 H mm |
額定高度處 磁感應強度 mT |
勵磁功率KW |
冷卻功率KW |
驅動電機功率KW |
主 要 尺 寸 mm |
重量 kg |
|
|
A×B×C |
||||||||||
|
RCDF-6A/B |
T1 |
650 |
≤4.5 |
200 |
90 |
3 |
1.1 |
1.5 |
2320×1053×810 |
1315 |
|
T2 |
120 |
4.5 |
1.5 |
1.5 |
2400×1053×835 |
1660 |
||||
|
T3 |
150 |
7.2 |
1.5 |
1.5 |
2600×1053×870 |
1840 |
||||
|
RCDF-8A/B |
T1 |
800 |
250 |
90 |
5 |
1.5 |
2.2 |
2710×1253×840 |
2160 |
|
|
T2 |
120 |
6.5 |
1.5 |
2.2 |
2710×1253×890 |
2320 |
||||
|
T3 |
150 |
10.0 |
1.5 |
2.2 |
2710×1253×980 |
2750 |
||||
|
RCDF-10A/B |
T1 |
1000 |
300 |
90 |
7.0 |
1.5 |
3.0 |
3000×1550×920 |
3120 |
|
|
T2 |
120 |
8.0 |
2.2 |
3.0 |
3000×1550×980 |
3520 |
||||
|
T3 |
150 |
12.0 |
2.2 |
3.0 |
3000×1550×1070 |
4370 |
||||
|
RCDF-12A/B |
T1 |
1200 |
350 |
90 |
9.0 |
2.2 |
4.0 |
3450×1713×990 |
4010 |
|
|
T2 |
120 |
12.0 |
2.2 |
4.0 |
3450×1713×1080 |
4960 |
||||
|
T3 |
150 |
18 |
3.0 |
4.0 |
3450×1713×1180 |
6010 |
||||
|
RCDF-14A/B |
T1 |
1400 |
400 |
90 |
10.0 |
3.0 |
4.0 |
3850×1972×1100 |
5840 |
|
|
T2 |
120 |
12 |
3.0 |
4.0 |
3850×1972×1280 |
7340 |
||||
|
T3 |
150 |
19 |
4.0 |
4.0 |
3850×1972×1220 |
8340 |
||||
|
型號 參數 項目 |
適用 帶寬 mm |
適用帶速m/s |
額定懸 掛高度 H mm |
額定高度處 磁感應強度 mT |
勵磁功率KW |
冷卻功率KW |
驅動電機功率KW |
主 要 尺 寸 mm |
重量 kg |
|
|
A×B×C |
||||||||||
|
RCDF-16A |
T1 |
1600 |
≤4.5 |
450 |
90 |
15.6 |
4 |
5.5 |
4070×2505×1170 |
7230 |
|
T2 |
120 |
16.5 |
5.5 |
5.5 |
4070×2505×1200 |
9180 |
||||
|
T3 |
150 |
24 |
5.5 |
7.5 |
4070×2505×1240 |
11680 |
||||
|
RCDF-18A/B |
T1 |
1800 |
500 |
90 |
16.5 |
5.5 |
7.5 |
4550×2770×1170 |
10830 |
|
|
T2 |
120 |
24.0 |
5.5 |
7.5 |
4550×2770×1260 |
12130 |
||||
|
T3 |
150 |
26.0 |
5.5 |
11.0 |
4550×2770×1300 |
14830 |
||||
|
RCDF-20A/B |
T1 |
2000 |
550 |
90 |
21.5 |
5.5 |
11.0 |
5020×2970×1250 |
12400 |
|
|
T2 |
120 |
24.0 |
7.5 |
11.0 |
5020×2970×1280 |
15500 |
||||
|
T3 |
150 |
28.0 |
7.5 |
11.0 |
5020×2970×1310 |
19100 |
||||
|
RCDF-22A/B |
T1 |
2200 |
600 |
90 |
24.0 |
7.5 |
11.0 |
5200×3150×1280 |
15820 |
|
|
T2 |
120 |
28.5 |
7.5 |
11.0 |
5200×3150×1320 |
19800 |
||||
|
T3 |
150 |
38 |
11.0 |
15.0 |
5200×3150×1350 |
23400 |
||||
|
RCDF-24A/B |
T1 |
2400 |
650 |
90 |
30.0 |
11.0 |
15.0 |
5400×3350×1290 |
19500 |
|
|
T2 |
120 |
40 |
11.0 |
15.0 |
5400×3350×1360 |
24700 |
||||
|
T3 |
150 |
46 |
15.0 |
15.0 |
5400×3350×1400 |
29000 |
||||

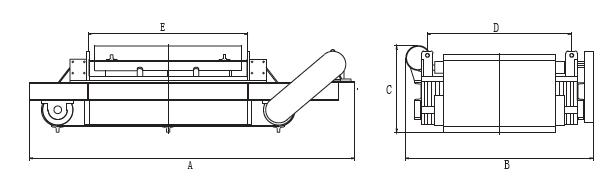

示意圖：
